精密過濾器

精密過濾器

技術參數:

工作介質：壓縮空氣或無腐蝕性氣體

進氣溫度：<66℃

工作壓力：标準0.7MPa，最高1.0MPa（4.0MPa以下接受訂貨）

初始壓降：0.015MPa

正常使用壽命：9、7、5級濾芯6000-8000小時；3級濾芯4000小時；1級濾芯1000小時。

規   格   表

型号

空氣處理量(Nm³/min)

接口管徑

長(L)寬(W)

(mm)

濾芯支數

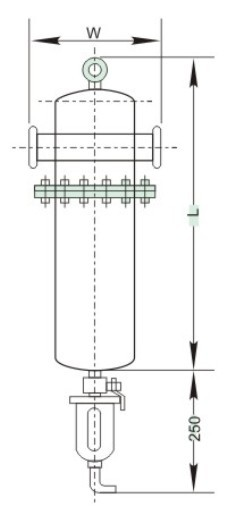

外形尺寸

HS(等級)-16

1

ZG1"内牙

300*105

1

HS(等級)-20

2

ZG1"内牙

300*105

1

HS(等級)-24

3

ZG1"内牙

300*105

1

HS(等級)-28

5

ZG1-1/2"内牙

370*125

1

HS(等級)-32

7.2

ZG1-1/2"内牙

500*125

1

HS(等級)-36

11

ZG2"内牙

600*140

1

HS(等級)-40

14

ZG2"内牙

800*133

1

HS(等級)-44

18

DN65FL

980*380

1

HS(等級)-48

22

DN65FL

980*380

1

HS(等級)-54

29

DN80FL

1150*380

1

HS(等級)-56

36

DN80FL

1150*380

1

HS(等級)-58

44

DN100FL

995*380

2

HS(等級)-60

54

DN100FL

995*380

2

HS(等級)-64

72

DN100FL

1150*380

2

HS(等級)-68

90

DN125FL

1250*498

3

HS(等級)-70

108

DN150FL

1265*525

4

HS(等級)-72

144

DN200FL

1180*580

6

HS(等級)-74

160

DN200FL

1180*580

6

HS(等級)-76

198

DN200FL

1520*706

8

HS(等級)-80

250

DN250FL

1800*860

13

HS(等級)-84

340

DN300FL

1800*860

13

等級說明

“等級”表示過濾精度9、7、5、3、1級：

☆9級 主管路過濾器

   精度含塵量3μ、油份含量5PPM   W/W;

☆7級 主油霧過濾器

   精度含塵量1μ、油份含量1PPM W/W;

☆5級 微油霧過濾器

   精度含塵量0.01μ、油份含量0.01PPM W/W;

☆3級 超高精油霧過濾器

   精度含塵量0.01μ、油份含量0.001PPM W/W;

☆1級 除臭油蒸汽過濾器(活性炭過濾器)

   精度含塵量0.01μ、油份含量0.003PPM W/W;
